L’importance du groupe de sécurité : quel est son rôle ?

Le Groupe de Sécurité doit obligatoirement être monté sur un chauffe-eau, conforme aux normes NF EN 1487.r, raccordé au tube eau froide. Nous préconisons des groupes du type à membrane. En cas de remplacement du ballon d’eau chaude, il faut nécessairement installer un groupe de sécurité neuf

Le groupe de sécurité a 4 rôles essentiels :

1) Préserver le ballon d’eau chaude des surpressions

Il remplit le même rôle qu’une soupape sur une cocotte minute : lorsque la température de l’eau augmente, l’eau se dilate et fait augmenter la pression à l’intérieur du chauffe-eau. Pour éviter l’explosion du ballon, la pression doit être maintenue à une pression inférieure à 7 bar (0,7 MPa).

Il est fortement recommandé d’installer un vase d’expansion sanitaire entre la cuve et le Groupe de Sécurité dont le rôle est d’absorber la dilatation de l’eau. Cela aura également pour effet de le soulager et allonger sa durée de vie.

2) Empêcher que l’eau chaude ne retourne dans le circuit d’alimentation eau froide

A l’intérieur du ballon d’eau chaude, lorsque la pression est supérieure à celle du circuit d’alimentation en froide, l’eau chaude sous pression a tendance a retourner dans le circuit d’alimentation. Le clapet anti-retour a pour rôle d’interdire ce retour d’eau chaude.

3) Vider le ballon

Vous pouvez vidanger votre chauffe-eau par l’intermédiaire de la soupape de sûreté. L’eau sous pression s’écoulera une fois la soupape ouverte.

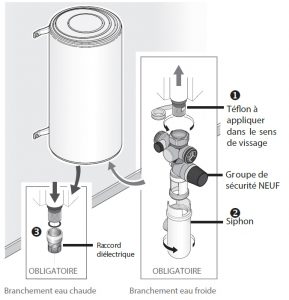

L’orifice de vidange du Groupe de Sécurité, qui comporte une garde d’air évitant toute remontée d’eau de vidange, doit être raccordée à l’évacuation par un kit siphon.

Le Groupe de Sécurité doit être raccordé à un kit Siphon qui permet de voir l’écoulement (ponctuel et normal) lors de la chauffe, mais aussi pour éviter les remontées d’odeurs de votre évacuation d’eaux usées.

2 précautions sont à prendre lors de la vidange :

• débrancher préalablement le raccordement électrique du chauffe-eau
• prendre garde aux risques de brûlures si l’eau est encore chaude

4) Séparer le chauffe-eau électrique du circuit d’alimentation d’eau froide

Un robinet d’arrêt intégré au groupe de sécurité s’assure de cette fonction.

Écoulement du groupe de sécurité

Le groupe de sécurité laisse s’échapper de l’eau lorsque le chauffe-eau est en fonctionnement. En effet, suite à la dilatation de l’eau en période de chauffe, un écoulement goutte à goutte au niveau de l’évacuation du groupe de sécurité. Cet écoulement est normal et peut représenter jusqu’à 3% du volume du chauffe eau par cycle de chauffe. Nous vous conseillons de vous référez aux instructions de votre groupe de sécurité. Pour éviter cet écoulement, un vase d’expansion peut-être installé. Attention : le groupe de sécurité doit toujours être raccordé directement à l’entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe-eau. (aucune vanne , pas de réducteur de pression …).

La sortie de vidange du groupe de sécurité ne doit jamais être obstruée et doit être raccordée, par l’intermédiaire d’un entonnoir permettant une garde d’air de 20 mm minimum ouvert à l’air libre, à une tuyauterie d’évacuation verticale d’un diamètre au moins égal à la tuyauterie de raccordement de l’appareil. Cette tuyauterie doit être installée dans une ambiance maintenue hors gel et en pente vers le bas.

Le groupe de sécurité doit être monté le plus près possible de l’entrée d’eau froide du chauffe-eau et LE PASSAGE DE L’EAU NE DOIT JAMAIS ETRE ENTRAVE par quelque accessoire que ce soit. Si pour des raisons techniques le groupe ne peut être installé en lien direct avec l’entrée d’eau froide (max 50 cm), la liaison installée doit être rigide. Dans tous les cas cette liaison doit être réalisée avec un matériau résistant à des températures et à des pressions supérieures ou égales à 7 bars.
Le non entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie).

Savoir si le groupe de sécurité est Hors Service

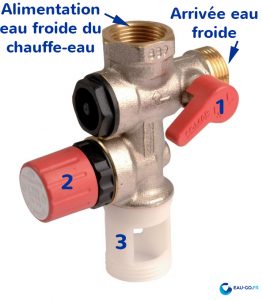

Votre Groupe de Sécurité est Hors Service si : un filet d’eau continu à la sortie du groupe de sécurité (en 3) , fuite constaté à la fois pendant la phase de chauffe et pendant la phase d’arrêt vous coupez le robinet d’arrivée d’eau (en 1), alors l’écoulement est moins important et devient en goutte à goutte, mais dès que j’ouvre à nouveau le robinet, l’écoulement reprend vous actionnez et relâchez le « bouton » (en 2) du groupe en position vidange et qu’après la fuite devient beaucoup plus importante
